Зачем снимать участок до проектирования дома

На первом осмотре участок кажется понятным: видны границы, дорога, деревья и соседние дома. Но проектировщику нужны не впечатления, а координаты и отметки. Незаметный перепад рельефа может изменить высоту цоколя, направление подъезда и схему отвода воды.

Существующая опора или коммуникация способна ограничить размещение здания.

Точная подоснова помогает собрать все элементы в одном плане. На ней можно сравнивать варианты посадки дома, прокладывать сети и рассчитывать благоустройство. Чем раньше фактические условия участка попадают в проект, тем меньше решений приходится менять во время земляных работ.

Какие данные нужны для посадки дома

Архитектору важны контуры участка и окружающей застройки, отметки поверхности, положение въезда и существующих объектов. Специалистам по наружным сетям нужны колодцы, опоры, доступные коммуникации и точки предполагаемого подключения. Для вертикальной планировки необходим рельеф не только под домом, но и на прилегающей территории.

Если использовать схему без высот, невозможно обоснованно выбрать отметки входов, площадок и дорожек. Если измерить только пятно здания, за пределами съёмки могут остаться подъезд, место выпуска воды или трасса сети. Границы работ определяют по всей будущей планировке.

Что попадает на топографический план

Для подготовки основы выполняют топографическую съёмку участка. Специалист фиксирует характерные точки рельефа, здания, ограждения, дороги, растительность и другие объекты, важные для проектирования. Состав отображаемых элементов зависит от масштаба, назначения и технического задания.

Наземные признаки коммуникаций также наносят на план. Сведения о подземных сетях уточняют по доступным материалам и результатам обследования. Линия на старой схеме не всегда совпадает с фактическим положением, поэтому источники данных должны быть понятны проектировщику.

Рельеф передают отметками и горизонталями либо цифровой моделью поверхности. По ним видно направление уклонов, низкие места, откосы и резкие переломы. Для расчёта конкретных сооружений могут понадобиться дополнительные профили и точки.

Как проходит работа на местности

Подготовка исходных данных

До выезда собирают схему территории, известные сведения о границах, существующие проекты и требования будущих специалистов. Важно указать предполагаемое место дома, подъезд, наружные сети и зону благоустройства. Это помогает не оставить нужный участок за пределами измерений.

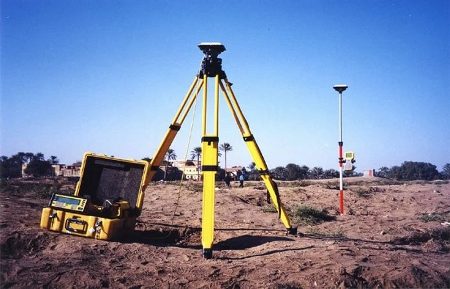

Полевые измерения

На площадке создают или используют геодезическую основу, после чего определяют положение характерных точек. Измерения выполняют из нескольких мест и связывают между собой. Закрытые растительностью или строениями зоны требуют дополнительных станций и контрольных точек.

Камеральная обработка

Полевые данные проверяют, уравнивают и оформляют в согласованной системе. Объекты распределяют по слоям, подписывают отметки и готовят условные обозначения. Хороший план можно читать без постоянных пояснений исполнителя: все ключевые элементы различимы и связаны с местностью.

Как съёмка помогает разместить дом

Проектировщик сопоставляет желаемую ориентацию здания с формой участка, подъездом и рельефом. Иногда небольшое смещение дома уменьшает объём подсыпки, упрощает вход и освобождает место для сети. Такие варианты удобно сравнивать на точной цифровой основе.

По отметкам оценивают перепад между дорогой, участком и будущим первым этажом. Затем разрабатывают планировку территории. Съёмка не определяет окончательный уклон и не заменяет проект, но показывает исходную поверхность, от которой ведут расчёт.

Общие сведения о направлениях изысканий собраны на сайте компании «ГеоРесурс». При подготовке задания стоит передать исполнителю не только адрес, но и схему предполагаемых работ: дом, въезд, площадки, сети и возможные дополнительные строения.

Где чаще всего возникают ошибки

Слишком узкая граница съёмки

Измерения заканчиваются у стен будущего дома, а подъезд и наружные сети остаются без исходных данных. Проектировщики используют приблизительные отметки, после чего на площадке возникают лишние ступени и сложные примыкания. Зона должна охватывать все элементы проекта и ближайшее окружение, которое на них влияет.

Старые материалы принимают за актуальные

На участке могли изменить дорогу, проложить сеть, переместить ограждение или выполнить подсыпку. Дата предыдущей съёмки и фактические изменения важнее внешней аккуратности файла. Перед повторным использованием старую основу проверяют на местности.

Не указывают систему координат и высот

Файл без понятной системы трудно совместить с данными архитекторов, сетевиков и смежных участков. Простое визуальное наложение не подтверждает совпадение. В составе результата должна быть информация, которая позволяет корректно продолжить проектирование.

Что проверить в готовом плане

Сначала смотрят, полностью ли охвачена заданная территория. Затем проверяют наличие рельефа, зданий, ограждений, дороги, въезда и доступных коммуникаций. Подписи не должны перекрывать важные линии. Условные обозначения и единицы измерения должны быть понятными.

Цифровой файл открывают в рабочей программе проектировщика. Слои, точки и подписи должны сохранять структуру. Если для проекта требуется модель поверхности, её наличие проверяют отдельно: плоский чертёж и цифровая модель — не одно и то же.

Топографическая съёмка создаёт общую геометрическую основу для дома, сетей и участка. Она не принимает проектные решения, но позволяет принимать их по фактическим данным. Это простая последовательность: сначала измерить существующую площадку, затем проектировать новую.
